HTLB型彈性塊聯軸器

發布時間：2019-01-17 05:15:45 作者：天碩聯軸器 瀏覽：3301

HTLB型彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)

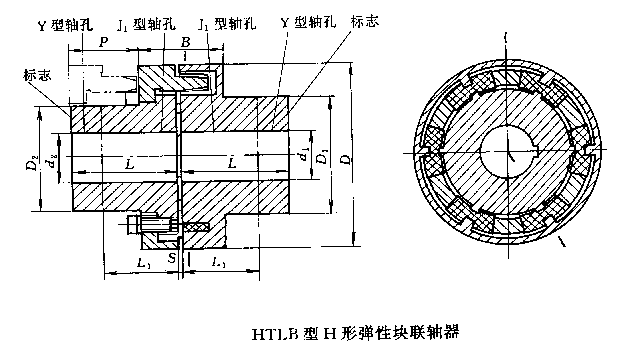

HTLB型H形彈性塊聯軸器(JB/T5511-91)

HTLB型H形彈性塊聯軸器基本參數和主要尺寸（JB/T5511-91）/mm
型號
公稱轉
矩Tn/
N·m
許用轉速
[n]/r·min-1
軸孔直徑
d1、d2
軸孔長度
B
D
D1
D2
S
P
轉動慣
量I/
kg·m2
質量
m/kg
Y型
J1型
鐵
鋼
L
L1
HTLB1
160
5000
5000
28
62
44
49
110
80
62
2
33
0.007
6
30、32、35、38
82
60
40*、42*、45*
112
84
HTLB2
250
4500
32、35、38
82
60
56
125
92
75
38
0.012
9.2
40、42、45、48*、50*
112
84
HTLB3
355
4000
5000
38
82
60
62
140
100
80
43
0.02
11.2
40、42、45、48、50、55*、56*
112
84
HTLB4
560
3500
4700
42、45、48、50、55、56
69
160
110
95
47
0.039
17.8
60*、63*、65*
142
107
HTLB5
900
3100
4200
50、55、56
112
84
74
180
125
108
50
0.072
25.4
60、63、65、70*、71*、75*
142
107
HTLB6
1400
2800
3800
60、63、65、70、71、75
81
200
140
122
53
0.117
31.3
80*、85*
172
132
HTLB7
2000
2500
3300
65、70、71、75
142
107
92
225
150
138
61
0.183
43.4
80、85、90*
172
132
HTLB8
2800
2200
3000
71、75
142
107
105
250
165
155
3
69
0.35
58.5
80、85、90、95
172
132
100*
212
167
HTLB9
4000
2000
2700
80、85、90、95
172
132
110
280
180
172
73
0.55
81
100、110*
212
167
HTLB10
5600
1800
2400
90、95
172
132
120
315
200
200
78
0.9
98.9
100、110、120、125
212
167
HTLB11
7100
1600
2100
100、110、120、125
128
350
230
230
83
1.6
152
130、140
252
202
HTLB12
10000
1400
1900
110、120、125
212
167
137
400
250
250
88
2.7
182.8
130、140、150
252
202
HTLB13
12500
1300
1700
120、125
212
167
155
440
265
265
5
99
3.9
204
130、140、150
252
202
160
302
242
HTLB14
16000
1200
1500
130、140、150
252
202
160
480
300
300
104
5.9
277.6
160、170
302
242
HTLB15
20000
1100
1400
140、150
252
202
175
520
315
315
115
8.6
348.3
160、170、180
302
242
HTLB16
28000
1000
1300
160、170、180
201
560
320
320
6
125
13.9
496.9
190、200
352
282
HTLB17
35500
900
1200
170、180
302
242
215
610
352
352
135
20.2
582
190、200、220
352
282
HTLB18
45000
860
1100
180
302
242
234
660
384
384
145
29.7
706.2
190、200、220
352
280
240
410
330
HTLB19
63000
800
1000
200、220
352
280
246
710
416
416
155
43.2
917.2
240、250
410
330
注：1.聯軸器的轉動慣量和質量是按鑄鐵件*小軸孔尺寸計算的近似值。
2.標有“*”號的軸孔直徑不適用于d2。
3.瞬時過載轉矩不得大于公稱轉矩值的2倍。
4.表中尺寸P為拆卸撥爪的*小尺寸。
